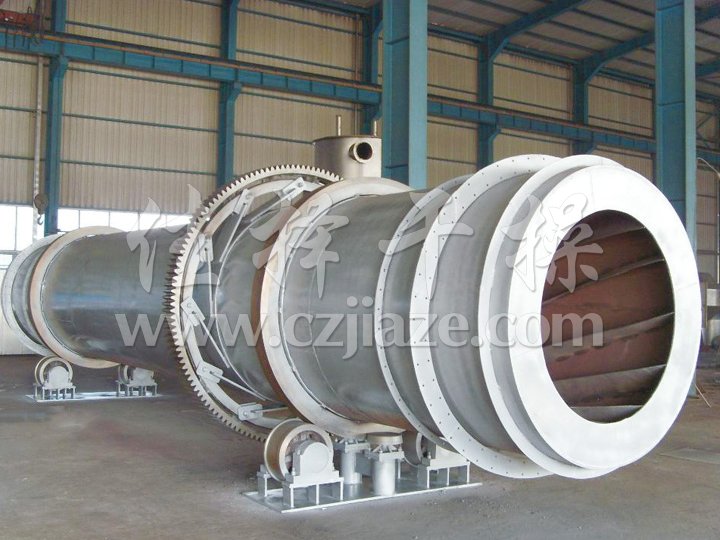

HZG系列回转滚筒干燥机

产品展示
Product Display

当前位置：网站首页 > 产品中心 > 干燥设备系列 > HZG系列回转滚筒干燥机

< >

关键词：HZG系列回转滚筒干燥机,回转滚筒干燥机,滚筒干燥机

产品概述：HZG回转滚筒干燥机是主体略带倾斜并能在一定范围内可调转速的圆筒体，湿物料由加料机送入圆筒内，在内筒均布的抄板器翻动下，物料在干燥器内均匀分布与分散并与通过筒内的热风(并流或逆流)充分接触，加快了干燥传热，传质。从而达到干燥的目的。该设备可选用多种形式抄板来适应…

产品详情图片集锦视频集锦

工作原理
湿物料从干燥机一端投入后,在内筒均布的抄板器翻动下，物料在干燥器内均匀分布与分散，并与并流（逆流）的热空气充分接触，加快了干燥传热，传至推动力。在干燥过程中，物料在带有倾斜度的抄板和热气流的作用下，可调控地运动至干燥机另一段星形卸料阀排出成品。
适应物料
◎化工、矿山、冶金等行业大颗粒，比重大物料干燥，如：矿山、高炉矿渣、煤、金属粉末、磷肥、硫铵。
◎对有特殊要求的粉末、颗粒状物料的干燥，如:HP发泡剂、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣。
◎要求低温干燥，且需大批量连续干燥的物料。
性能特点
◎转筒干燥器机械化程度高，生产能力较大。
◎流体通过筒体阻力小，功能消耗低。
◎对物料特性的适应性比较强。
◎操作稳定，操作费用较低，产品干燥的均匀性好。

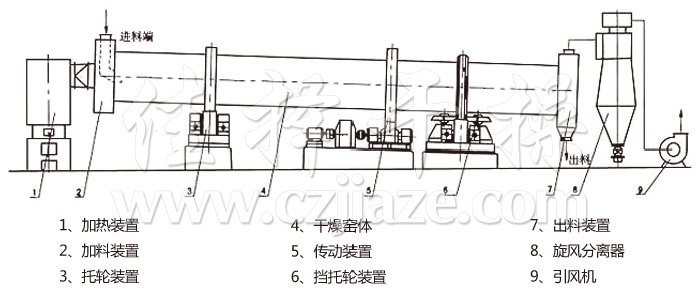

结构示意图

回转滚筒干燥机
技术规格

型号	直接加热顺流式	直接加热顺流式	直接加热逆流式	直接加热逆流式	复合加热	复合加热
物料种类	矿石	HP发泡剂	高炉矿渣	硫铵	磷肥	煤
处理量(kg/h)	1000	466	15000	20000	12000	5000
出含水量(%)	30	13	6	1.5	5	6.5
终含水量(%)	15	0.3	1	0.1	0.1	0.1
平均粒径(mm)	6.5	0.05	4.7	0.5-1.7	0.5	5
物料堆积重度(kg/m³)	770	800	1890	1100	1500	750
热风量(kg/h)	3900	5400	10750	9800	6500	16000
入口气体温度(^oC)	600	165	500	180	650	570
物料出口温度(^oC)		42	100	70	80	75
加热方式	煤气	蒸气式电加热	重油	燃煤热风炉	重油	重油
装料系数		6.3	7	7.5	7.8	18
转速(rpm)	4	4	3.5	3	4	2
倾斜度	0.04	0.005	0.03	0.05	0.05	0.043
抄板数目	12	24	12	22	内筒外面8 内筒外面16	6 12
干燥器直径(m)	2.0	1.5	2	2.3	外筒2 内筒0.84	外筒2.4 内筒0.95
干燥器长度(m)	20	12	17	15	10	16
驱动功率(kw)	22	7.5	15	11	11	15
